电极端面尺寸和电极压力对中频逆变点焊机的影响

时间: 2021-04-11 分类: 行业知识

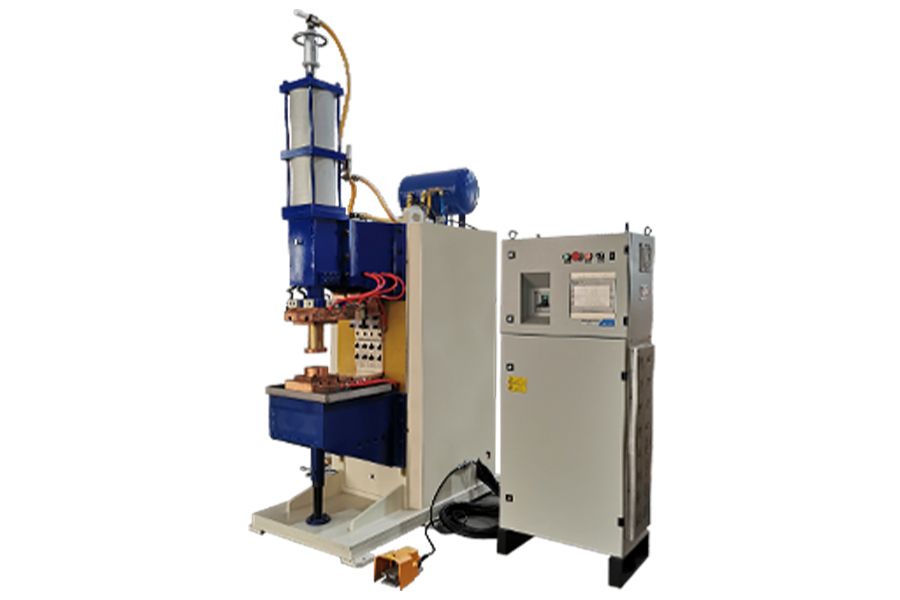

中频逆变点焊机点焊规范参数的选取主要是关键在于金属材料的性质、板厚及所用设备的特点（能提供的焊接电流波形和压力曲线），其主要是规范参数有电极压力及电极头端面尺寸。

1、电极压力：

电极压力（通常数千牛）过大或过小会使焊点承载能力降低和分散扩大，当电极压力过小时，焊接区金属的塑性变形范围及形变水平不够，导致因电流密实过大而造成的加热速度超过塑性环拓展，进而形成明显喷溅，电极压力大使焊接区接触面积扩大，总电阻和电流密度均降低，因而熔核尺寸降低，明显时会形成未焊透和焊接缺陷。

通常觉得，在扩大电极压力的同時，适当增加焊接电流或时长，以维持焊接区加热水平不会改变，同時，因为压力扩大，可清除焊件装配间隙、刚性不匀称等因素造成的焊接区受压力波动对焊点强度的不良影响。

电极压力选取时还应考虑下列因素：高温强度越大的金属、相对应的扩大电极压力，焊接规范越硬，相对应扩大电极压力，为降低选用比较大电极压力所产生的焊接区的加热不够，可选用马鞍形压力变化曲线。

2、电极端面尺寸：

电极头是指点焊时与焊件表面相接触的电极端头部分，伴随着焊接循环频次扩大，电极头会因为烧损导致端面尺寸扩大，电极头端面尺寸扩大时，分流使熔核尺寸降低，焊点承载能力降低，电极头端面尺寸的扩大应低于15%，同時针对不维修电极头产生的水冷距离的降低也需要给予调节。
